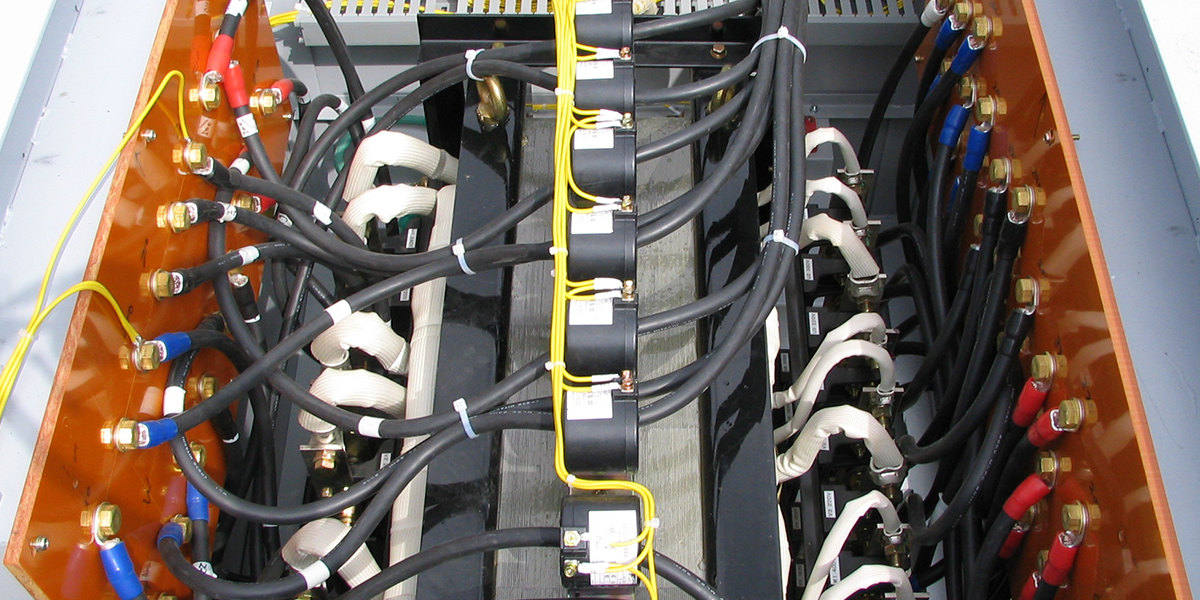

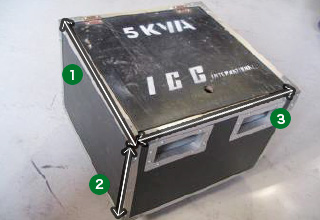

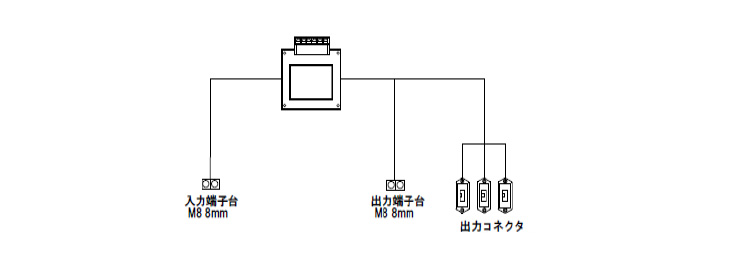

1.345mm
2.530mm
3.465mm
1.出力コネクタ-（C60A♀）（C30A♀）×2
2.入出力端子 ボルト径 8mm
1.出力電圧調整つまみ

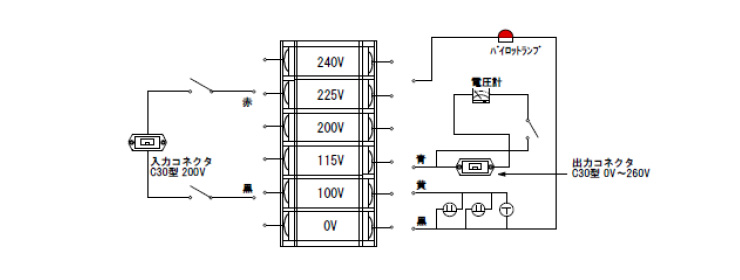

1.280mm
2.220mm
3.480mm
4.パイロットランプ
5.入力コネクター C30A♀ 200V(220V)
1.入力ケーブル C30A♂－C30A♂
1.出力コネクター C30A♀
2.30A ELB
3.入出力切り替え端子
4.入出力計表示切替スイッチ
1.入力ケーブル C30A♂－C30A♂

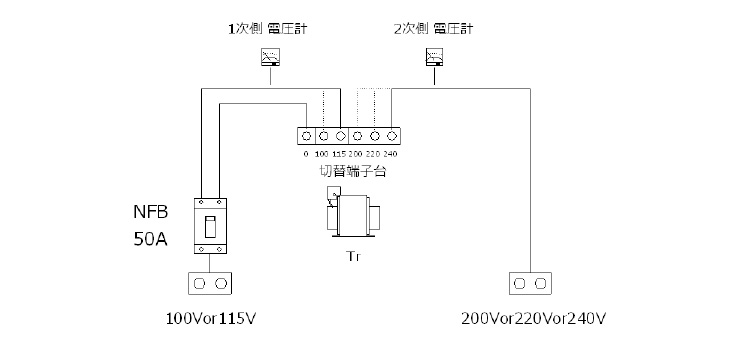

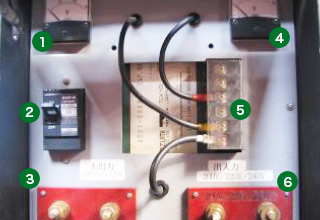

1.1次側電圧計
2.NFB 50A
3.1次側端子 ボルト径 10mm
4.2次側電圧計
5.切替端子
6.2次側端子 ボルト径 10mm

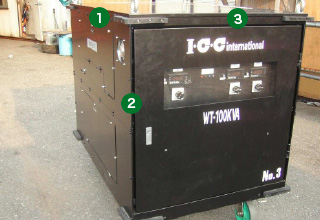

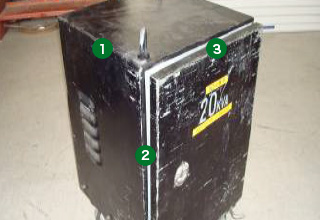

1.480mm
2.1,030mm
3.530mm

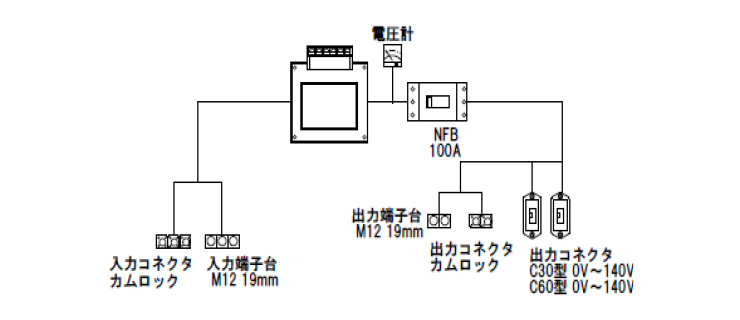

1.電圧計
2.100A NFB
3.出力コネクタ（C60A♀）（C30A♀）
4.入出力端子（グランド端子）
5.グランド カムロック
6.入出力コネクタ カムロック

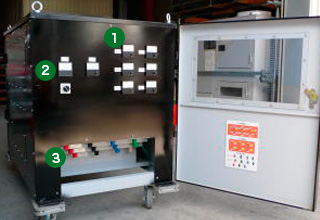

1.出力電圧調整つまみ
1.495mm
2.805mm
3.454mm

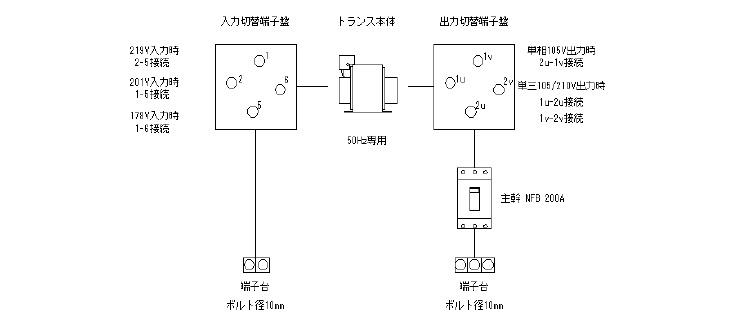

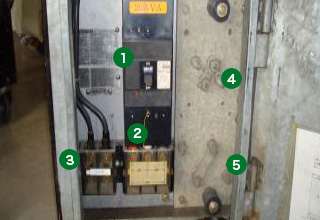

1.主幹 NFB 200A
2.出力端子 ボルト径 10mm
3.入力端子 ボルト径 10mm
4.入力電圧切替バー 178V/201V/219V
5.出力電圧切替バー 単相105V 単三210V/105V
1.493mm
2.798mm
3.604mm

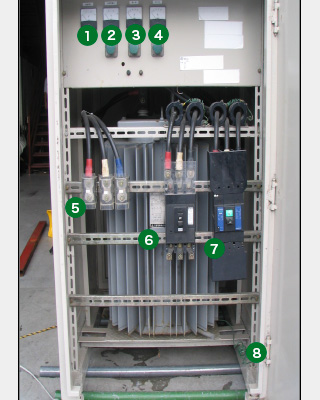

1.パイロットランプ：受電
2.NFB 125A
3.入力端子 ボルト径 12mm 入力電圧 173V
4.2次側電圧計
5.2次側電圧計 切替スイッチ
6.電流計
7.出力端子 ボルト径 12mm 出力電圧 200V
8.出力端子 ボルト径 12mm 出力電圧 210V
1.538mm
2.825mm
3.685mm

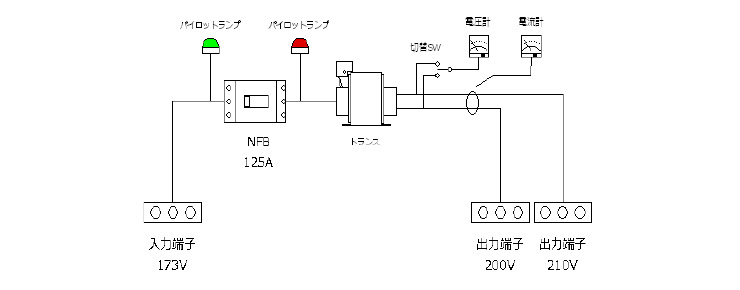

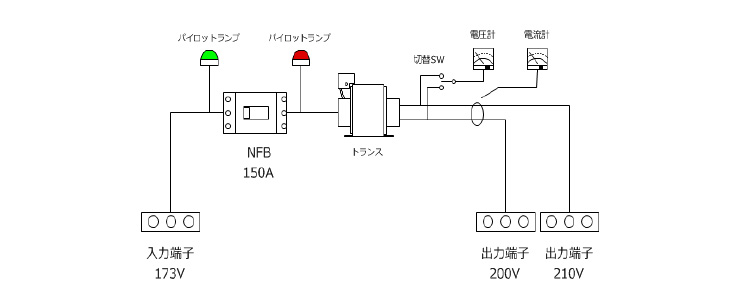

1.パイロットランプ：受電
2.主幹 NFB 150A
3.入力端子 ボルト径 12mm 入力電圧 173V
4.入力電圧計
5.出力電圧計切替スイッチ
6.出力電圧計
7.パイロットランプ：通電
8.出力端子 ボルト径 12mm 出力電圧 210V
8.出力端子 ボルト径 12mm 出力電圧 200V

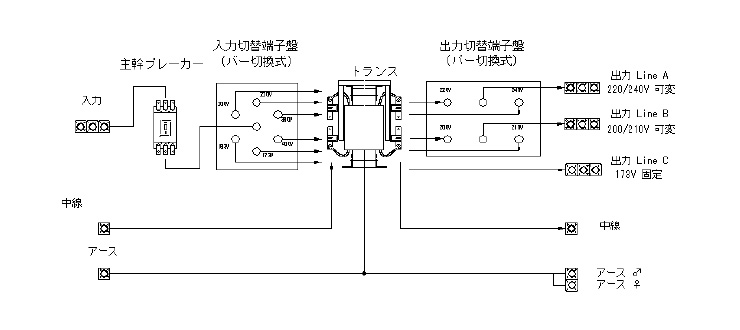

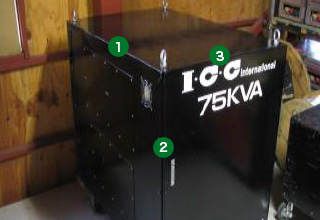

1.1388ｍｍ
2.1320ｍｍ
3.922ｍｍ
1.出力側電圧計･電流計 Line-A･B･Cの各系統に有り
2.入力側電圧計･電流計
3.出力部

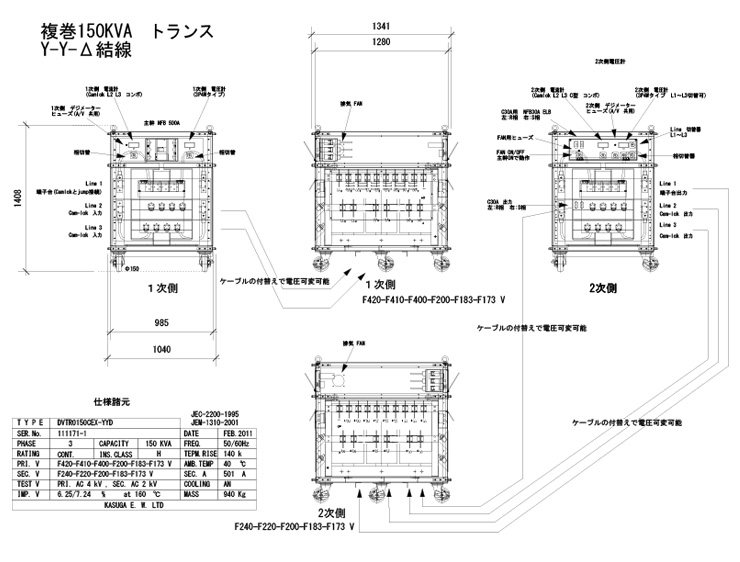

1.1385ｍｍ
2.1245ｍｍ
3.920ｍｍ
1.出力側電圧計･電流計 Line-A･B･Cの各系統に有り
2.入力側電圧計･電流計
3.出力部

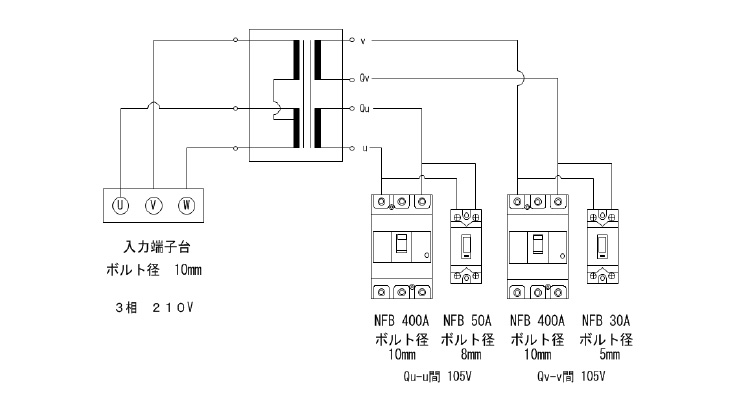

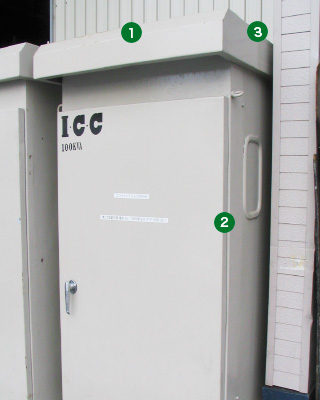

1.1085mm
2.1885mm
3.1505mm

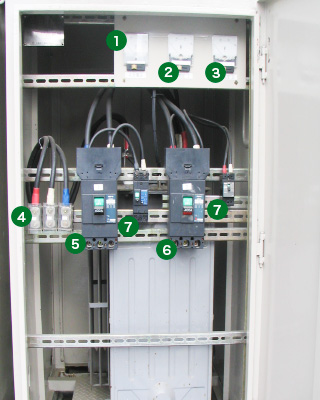

1.入力電圧計
2.出力電圧計
3.出力電圧計
4.入力端子 ボルト径 10mm
5.NFB 400A ボルト径 10mm
6.NFB 400A ボルト径 10mm
7.NFB 30A ボルト径 5mm
1.1375mm
2.1900mm
3.978mm

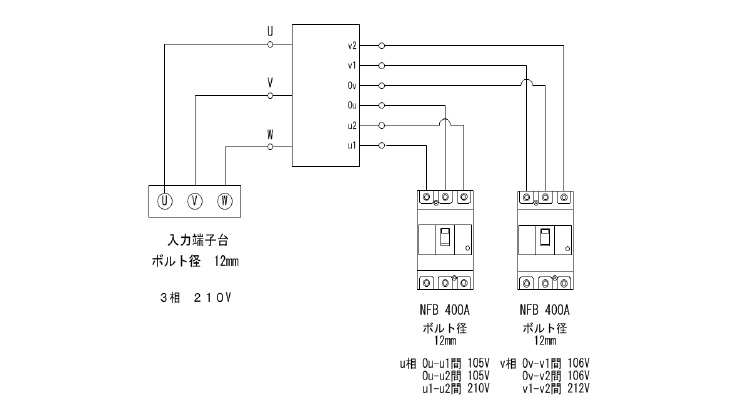

1.入力電圧計
2.出力電圧計
3.出力電流計
4.出力電流計
5.入力端子 ボルト径 12mm
6.NFB 400A ボルト径 12mm
7.NFB 400A ボルト径 12mm
8.アース端子台 ボルト径 8mm

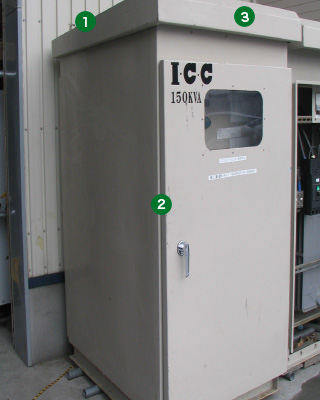

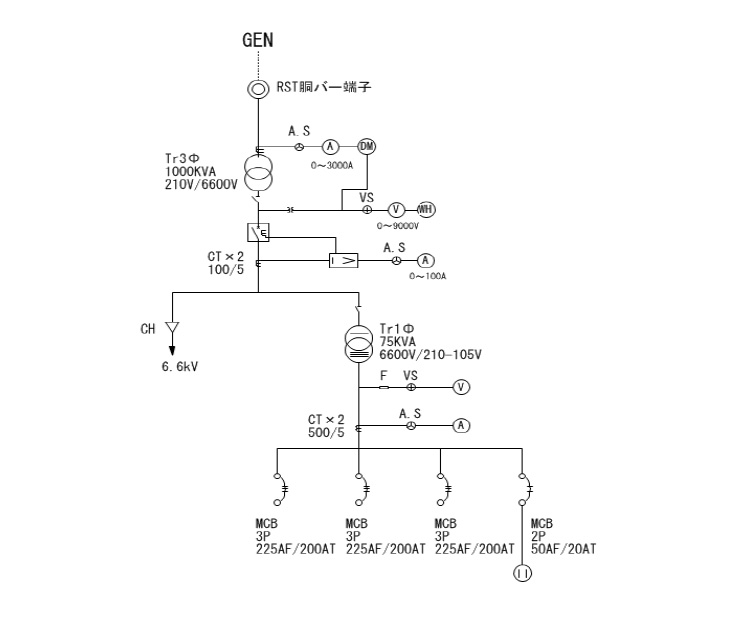

1.3290mm
2.2200mm(台座含めると3200mm)
3.2130mm
1.低圧入力端子盤 ボルト径 12mm
1.内部補助トランス
1.操作盤 真空遮断機7.2KV 400A
1.高圧出力端子盤 ボルト径 10mm
1.三相200V出力 225A×3 ボルト径 8mm
2.単相100V出力 50A×1
